VBAT主要提供电源给哪些模块使用？ 日期：2016-08-29

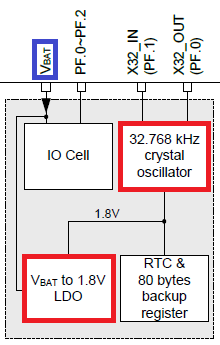

VBAT主要提供电源给RTC模块以及外部低速晶振（LXT），如下图示：
如果没有VBAT供电，RTC模块工作状态将不稳定，会产生功耗，影响到待机时的功耗表现。LXT也会因为没有供电，而无法工作。如果程序中有调用CLK_WaitClockReady函数来判断LXT是否稳定，就会卡死在该函数中，无法继续往下执行。
| 产品: | 微控制器 ,Arm Cortex-M0 微控制器 ,NUC100 / 200 系列 ,NUC120 / 122 / 123 / 220 USB 系列 ,NUC130 / 230 CAN 系列 ,NUC131/NUC1311 CAN 系列 ,NUC140 / 240 USB+CAN 系列 ,Arm Cortex-M4 微控制器 ,M451 Base 系列 ,M451M 系列 ,M452 USB 系列 ,M453 CAN 系列 ,M4TK 触摸 IC 系列 ,NUC442 / 472 系列 ,NUC505 系列 |
|---|---|
| 应用: | |
| 功能: | Peripherals,Clock Control,LXT,Timer and PWM,RTC |
