在USB Device应用中，当Host进入休眠时，会对Device发出Suspend信号；Device收到Suspend信号后，会进入省电(Power Down)模式。但为什么在NuMicro® NUC442/472系列的USB Device应用中进入Power Down模式后，就不能再由Host唤醒？ 日期：2016-08-18
这是因为NUC442/NUC472 USB内部PHY的时钟源是来自外部的晶振或振荡器。由于USB PHY硬件设计的关系，需要有此时钟源才能正常运作并侦测USB bus上的信号。但当USB Device收到Host传来Suspend信号后，若NUC442/472系列选择进入Power Down模式，会为了在Power Down模式下省电，把外部的晶振或振荡器关掉，而造成USB PHY无法正常运作，并且侦测不到USB bus上的信号，所以就不能再由Host唤醒。
因此，在此种Host发出Suspend信号后，再由Host唤醒NUC442/472系列的应用中，NUC442/472系列只能进Idle的模式，不可以进Power Down模式。

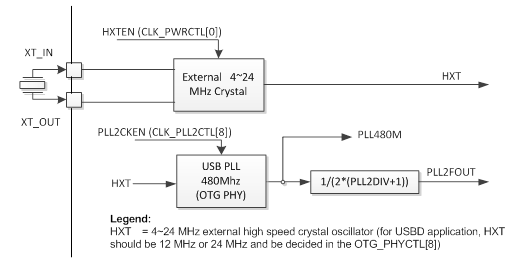

下图为NUC442/NUC472系列外部高速时钟源发生器与USB Device时钟源(锁相环PLL2发生器)的框图。

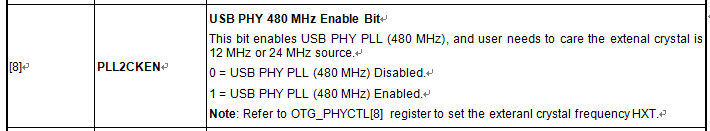

下图为PLL2CLKEN (CLK_PLL2CTL[8]) 控制寄存器的配置说明。
| 产品: | 微控制器 ,Arm Cortex-M4 微控制器 ,NUC442 / 472 系列 |
|---|---|
| 应用: | |
| 功能: | Peripherals,Clock Control,HXT,PLL,Connectivity,USB,System Operation,Power-down |
