在NuMicro® NUC442/NUC472系列相关的USB Device应用中，外挂的晶振或振荡器可以选用16MHz吗？ 日期：2016-08-18
不行! 因NUC442/NUC472 USB Device的时钟源来自OTG的锁相环PLL2的输出，而锁相环PLL2的时钟源只能由外部的晶振或振荡器提供。而且因为锁相环PLL2的硬件设计关系，只能由12MHz或24MHz的时钟源来做倍频。所以外部的晶振或振荡器在USB Device的应用时，只能选12MHz或24MHz的晶振或振荡器，不能选16MHz的晶振或振荡器。

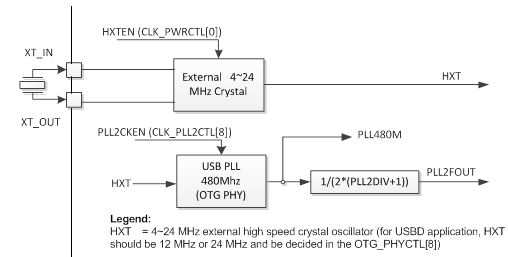

下图为NUC442/NUC472系列外部高速时钟源发生器与锁相环PLL2发生器的方块图。

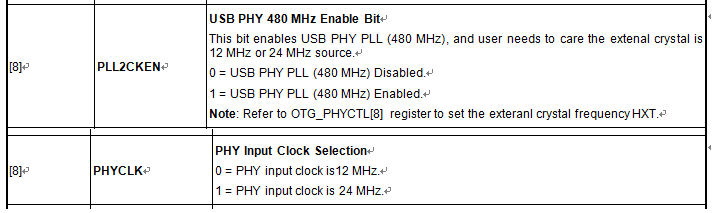

下图为锁相环PLL2相关控制寄存器─PLL2CLKEN (CLK_PLL2CTL[8]) 与PHYCLK (OTG_PHYCTL[8]) 的配置说明。
| 产品: | 微控制器 ,Arm Cortex-M4 微控制器 ,NUC442 / 472 系列 |
|---|---|
| 应用: | |
| 功能: | Peripherals,Clock Control,HXT,PLL,Connectivity,USB |
