在使用NuMicro® NUC131以及M0518系列的PWM/BPWM时，为什么PWM0/1的通道(0, 1)、(2, 3)、(4, 5)无法设置两种不同频率?而BPWM0/1的通道(0, 1, 2, 3, 4, 5)也无法各自设定不同的频率? 日期：2016-06-02
这是因为PWM0/1的通道(0, 1), (2, 3), (4, 5)除了共享预分频器(Prescaler)外，还共享同一个计数器，因此无法独立设定不同的输出频率，但是占空比(Duty)可以个别设定。

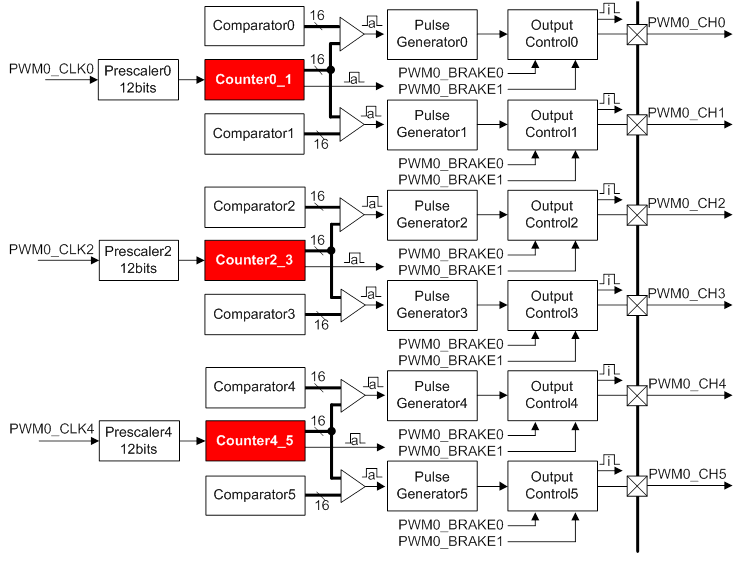

其方块图如下所示，通道(0, 1)共用计数器Counter0_1、通道(2, 3)共用计数器Counter2_3、通道(4, 5)共用计数器Counter4_5：
而BPWM的通道(0, 1, 2, 3, 4, 5)都共享一个预分频器(Prescaler)以及同一个计数器，因此无法设定不同的输出频率，但是占空比(Duty)可以个别设定。

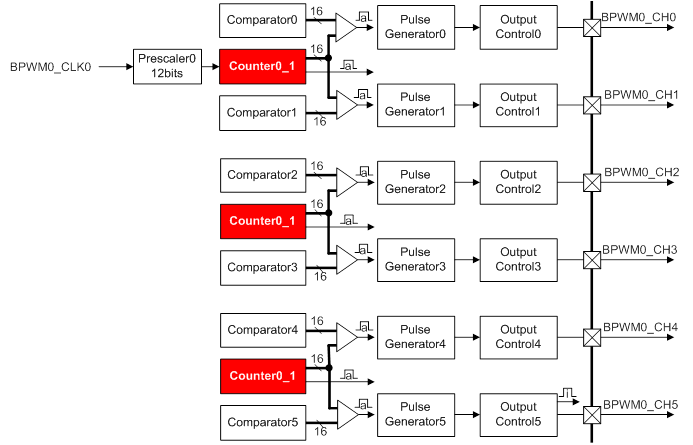

其方块图如下所示，通道(0, 1, 2, 3, 4, 5)共用计数器Counter0_1：
因此在应用上，无法设定PWM0频率为60Hz、占空比50%控制LED，又设定PWM1频率为523Hz、占空比50%控制蜂鸣器。不过可以设定PWM0频率为60Hz、占空比50%以及设定PWM1频率为60Hz、占空比80%控制LED。
| 产品: | 微控制器 ,Arm Cortex-M0 微控制器 ,M0518 系列 ,M0518LC2AE ,M0518LD2AE ,M0518SC2AE ,M0518SD2AE ,NUC131/NUC1311 CAN 系列 ,NUC1311 Series ,NUC131LD2AE ,NUC131SC2AE ,NUC131SD2AE |
|---|---|
| 应用: | |
| 功能: | Peripherals,Timer and PWM,PWM Output |
