PWM Capture的主要功能是什么?  日期:2015-05-27

PWM Capture与PWM Output共用相同的硬件电路,当发生上升沿触发或下降沿触发时,PWM计数器的值会被锁存到对应的上沿或下沿寄存器中,此时可以决定是否重载PWM计数器。或是除法器中断事件发生。

PWM Capture主要用来测量输入波形的高电平和(或)高电平的脉冲宽度。

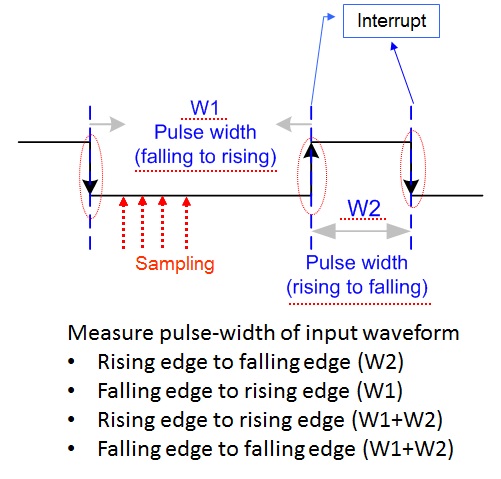

以下图为例:

如果要测量上升沿到下降沿(高电平)W2的时间长度,可以设定上升沿触发重载PWM计数器的值(CN),并在下降沿时触发,得到下降沿锁存器的值CFL。计算公式如下:

(CN+1-CFL)*(prescale+1)*(clock divider)/PWM_CLK

就可以算出W2的时间。

注意:prescale:8位预分频

      clock divider:分频选项

PWM_CLK:PWM时钟源频率

产品: 微控制器 ,Arm Cortex-M0 微控制器 ,M051 系列 ,M0518 系列 ,M0519 系列 ,Mini51 系列 ,Nano100 / 102 系列 ,Nano110 / 112 LCD 系列 ,Nano120 USB 系列 ,Nano130 USB+LCD 系列 ,NUC029 系列 ,NUC100 / 200 系列 ,NUC120 / 122 / 123 / 220 USB 系列 ,NUC130 / 230 CAN 系列 ,NUC131/NUC1311 CAN 系列 ,NUC140 / 240 USB+CAN 系列 ,Arm Cortex-M4 微控制器 ,M451 Base 系列 ,M451M 系列 ,M452 USB 系列 ,M453 CAN 系列 ,NUC442 / 472 系列 ,NUC505 系列
应用:
功能: Peripherals,Timer and PWM,PWM-Capture
