NuMicro™ 家族芯片是否提供量测内部或外部时钟的输出管脚? 日期：2015-02-09

有的，但依产品型号而异，量测的频率值将会是输入至时钟除频(clock divider)的频率2¹至2¹⁶分之一，请查阅技术手册的管脚说明及得到进一步的信息。

请参考以下流程以从时钟输出管脚(CLKO)量测内部或外部的时钟:

以NUC100系列为范例

/* 设定通用I/O 为CLKO管脚 */

SYS->GPBMFP.CPO0_CLKO_AD0 = 1;

SYS->ALTMFP.PB12_CLKO = 1;

/* 时钟输出 */

SYSCLK->CLKSEL2.FRQDIV_S = 0; //选择12MHz为 F_in 时钟源

SYSCLK->APBCLK.FDIV_EN = 1; // FRQDIV_CLK 使能

SYSCLK->FRQDIV.FDIV_EN = 1; // Divider 使能

SYSCLK->FRQDIV.FSEL = 0; // CLKO = F_in / 2^(N+1)

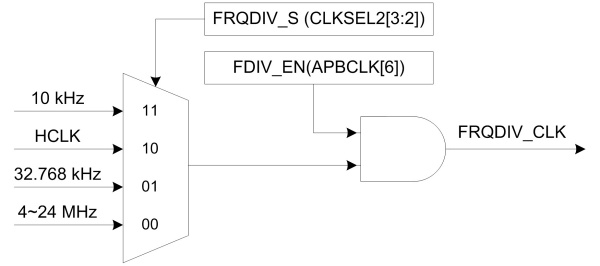

000002001

000002002
