如何使用System Viewer检查与调整寄存器的设定？ 日期：2019-10-01
功能介绍:
在KEIL的仿真模式(Debug Mode)中，System Viewer是一个很有帮助的工具，能够协助用户检查与调整寄存器的设定
(1) 实时监控寄存器的值
(2) 调整寄存器的值，并实时生效
使用场景:
(1) 当硬件外设(peripheral)的动作不符合预期时，System View能够帮助用户检查寄存器状态
(2) 用户想要调整寄存器的设定，又不想重新编译并烧录程序代码
System Viewer 的使用方式:
(1) 使用组合键“Alt + F7” 开启 “Options for Target”窗口，并选择 “Target” 标签页
(2) 勾选“Use Custom File”后即可选择SFR档案，并确认SFR档案与目标芯片型号一致
(3) 进入仿真模式(Debug Mode)

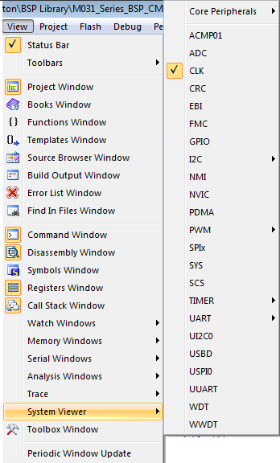

(4) 选择欲检查与调整的硬件外设，有三种方式可以打开System Viewer工具栏
| 1. | Peripherals/System Viewer | ||
|
|
|||
| 2. | 图示 | ||
 |
|||
| 3. | View/System Viewer | ||
 |

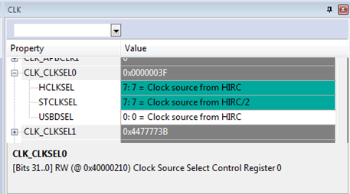

(5) 找到使用者欲确认或调整的寄存器，以HCLKSEL为例，当寄存器的值改变时，字段会自动被绿色标注

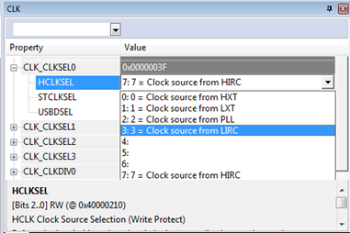

(6) 选择寄存器 HCLKSEL其他设定值

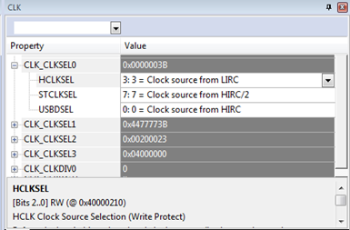

(7) 寄存器 HCLKSEL 设定值已经被修改成选项3 – Clock source from LIRC.
