如何透过PinView确认I/O是否有漏电流? 日期：2019-10-02
功能介绍：
PinView 能够用来确认GPIO的状态，当侦测到不正常的状态时，会将CPIO的号码使用红色标注提醒使用者，下列是五个PinView会将GPIO号码标注成红色时的情况。
(1) GPIO上有漏电流.
(2) 多功能管脚(MFP, Multi-Function Pin)寄存器的设定值未定义
(3) 外设(Peripheral)的时钟源没有提供时钟
(4) UART的波特率(Baudrate)超过合理的范围
(5) 非法的PWM预除频设定值
使用场景：
芯片进入掉电模式(Power-down Mode)时，芯片功耗超出预期。
范例说明：

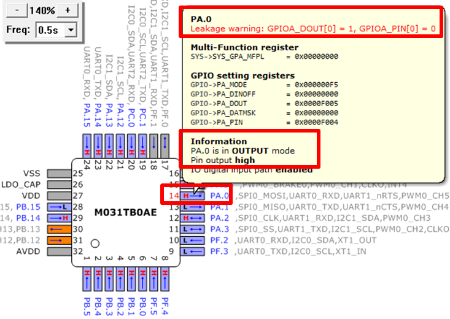

(1) PA0 GPIO输出逻辑High，但PA0侦测到的逻辑为Low
GPIOA_DOUT[0] = 1 表示 PA0 输出逻辑 High.
GPIOA_PIN[0] = 0 表示芯片侦测到PA0的电压逻辑为Low (此逻辑为GPIO Pin上的实际逻辑)

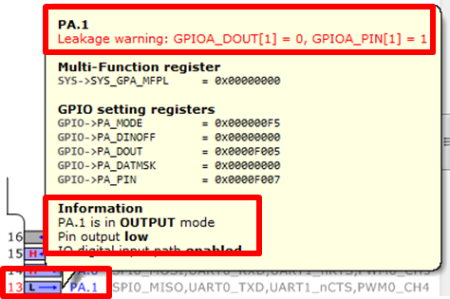

(2) PA1 GPIO输出逻辑Low，但PA1侦测到的逻辑为High
GPIOA_DOUT[1] = 0 表示 PA1输出逻辑 Low.
GPIOA_PIN[1] = 1 表示芯片侦测到PA1的电压逻辑为High (此逻辑为GPIO Pin上的实际逻辑)

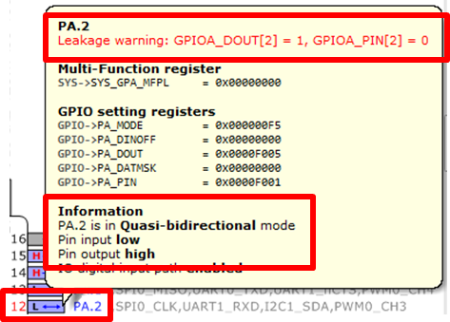

(3) PA2 GPIO输出逻辑High，但PA2侦测到的逻辑为Low
GPIOA_DOUT[2] = 1 表示 PA2 输出逻辑 High.
GPIOA_PIN[2] = 0 表示芯片侦测到PA2的电压逻辑为Low (此逻辑为GPIO Pin上的实际逻辑)

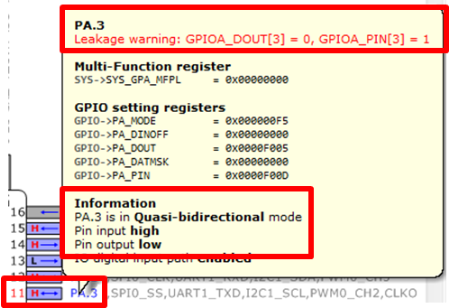

(4) PA3 GPIO输出逻辑Low，但PA3侦测到的逻辑为High
GPIOA_DOUT[3] = 0 表示 PA3输出逻辑 Low.
GPIOA_PIN[3] = 1 表示芯片侦测到PA3的电压逻辑为High (此逻辑为GPIO Pin上的实际逻辑)
