I91530ADI
I91530ADI 是一款集成了高质量音频功能和微控制器的音频片上系统。I91530ADI 基于嵌入式 ARM®Cortex®-M0 32 位微控制器内核可以运行高达 49 MHz， 64KB 闪存，额外的 6KB 引导加载程序闪存和 12KB SRAM。 音频功能包括麦克风输入 ADC 和带有耳机输出驱动器的立体声 DAC。
I91530ADI 还配备多种外设，例如定时器，看门狗定时器 (WDT)，外设直接记忆体存取 (PDMA)，串行接口（UART，SPI，I2C 和 I2S），USB，PWM 调制器，GPIO，SDADC，SARADC，DAC 和低压检测器。
I91530ADI 支持丰富的省电模式，包括功耗低于 2uA 的深度掉电 (DPD) 模式。 微功率 10KHz 振荡器使器件能够定期从深度掉电中唤醒以检查其他事件。
目标应用:
| • | USB 耳机 | |
| • | 游戏手柄 | |
| • | USB/I2S 音频桥接器 | |
| • | 语音通讯系统 | |

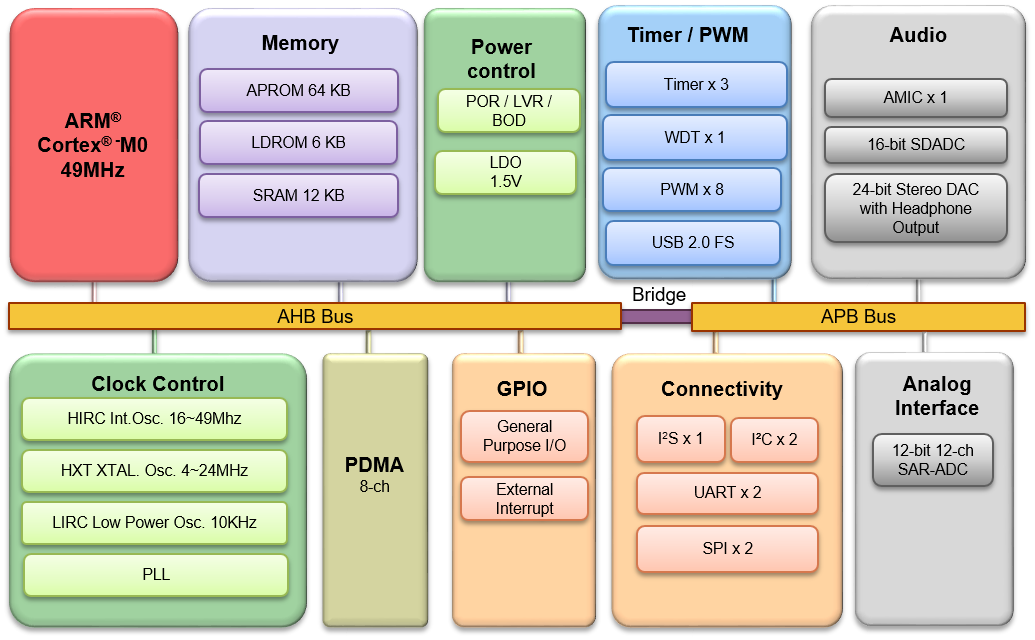

主要特点:
| • | 內核 (Core) | |
| - | 运行频率高达 49MHz 的 ARM®Cortex®M0 处理器 | |
| • | 内存 (Memories) | |
| - | 64KB Flash | |
| - | 12KB SRAM | |
| - | 6 KB Flash 提供用户程序存储 (LDROM) | |
| - | 在线系统更新 (In-System Programming) | |
| - | 在线电路更新 (In-Circuit Programming) | |
| • | 时钟 (Clocks) | |
| - | 内部 49MHz 可调高速震荡器 (HIRC) | |
| - | 内部 10KHz 低速振荡器 (LIRC) | |
| - | 外部 4~24MHz 高速晶振输入 (HXT) | |
| • | 定时器 (Timers) | |
| - | 3x 16位定时器 | |
| • | 脉冲宽度调制 (PWMs) | |
| - | 8x 16位脉冲宽度调制 或 4x 互补的脉冲宽度调制 | |
| • | 通信接口 (Communication interfaces) | |
| - | 2x UART | |
| - | 2x SPI | |
| - | 2x I²C | |
| • | 音频接口 (Audio Interfaces) | |
| - | 16位輸出 Sigma-Delta 模拟数字转换器与可配置分频器 | |
| - | 模拟麦克风輸入 | |
| - | 1x I²S | |
| • | 通用 I/O (GPIOs) | |
| - | 三种输入输出模式：高阻抗输入/推挽输出/开漏输出 | |
| - | 最大50个通用 I/O 端口 | |
| • | 外设 (Peripherals) | |
| - | 多功能定时器，看门狗定时器 | |
| - | 外设直接记忆体存取 (PDMA) | |
| - | 内置低压差稳压器(LDO) | |
| - | 12-bit SAR 模拟数字转換器 200K SPS | |
| • | 工作特性 (Operating Characteristics) | |
| - | 宽电压范围: 1.7V ~ 3.6V | |
| - | 温度范围: -40°C ~ 85°C | |
| • | 封装 (Package) | |
| - | LQFP-64 (7x7mm) | |
