NAU85L40YGB

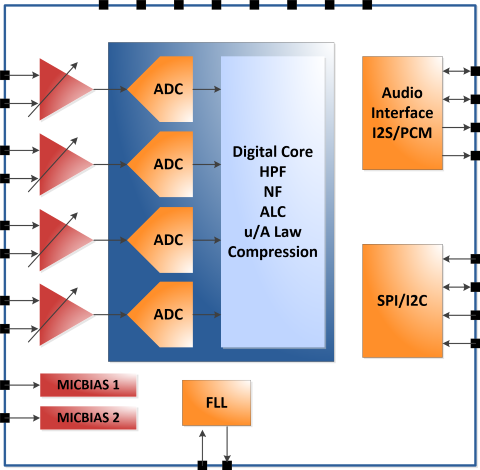

DS_NAU85L40YGB_BlockDiagram_N

NAU85L40YGB 是一款用于麦克风阵列应用的低功耗，高质量，四通道 ADC。此零件集成了用于四路差分麦克风的可编程增益前置放大器，显著减少额外的元件需求。

分数式 FLL 可使用 8MHz 至 33MHz 的系统时钟源精确生成音频采样率。音频资料可以设定由两路 I²S 输出或者一路 TDM PCM 数据格式输出。

NAU85L40YGB 工作需要的模拟电压从 1.6V 到 2V，同时数字内核的电压可以工作低到 1.2V 以节省耗电。 NAU85L40YGB 提供寄存器控制，以通过关闭 IC 的各个子部分来启用灵活的省电模式。

主要特点:

•	模拟数字转换器
	-	集成可编程增益麦克风放大器
	-	两个独立的麦克风偏置电压源提供低噪声偏置电压
	-	采样率: 8~48KHz 于 24位分辨率
	-	信噪比(A-加权): 101dB@0dB 增益
	-	总谐波失真加噪声: 91dB@0dB 增益
	-	通道串扰: -124dB @ 0dB 增益

•	数据输出
	-	标准音频数据汇流接口: I²S, Left/Right justified, TDM (4 channel), 2’s compliment, MSB first
	-	32位音频 sub-frame

•	进阶/控制功能
	-	芯片内置 FLL
	-	具有读/写功能的 I²C 串行控制接口

•	工作特性
	-	电压范围(VDDC): 1.62V to 1.98V，采样率>48KHz /FLL 开启
	-	电压范围(VDDC): 1.2 V to 1.98 V，采样率<48KHz /FLL 关闭
	-	温度范围: -40°C to 85°C

•	封装
	-	QFN-28
