M030GGC1AE
新唐 NuMicro M030GGC1AE 微控制器适用于光模块，集成了 Arm® Cortex®-M0 内核，具有 32 位硬件乘法器/除法器。其工作频率高达 48 MHz，并配备 32 KB Flash 和 4 KB SRAM 以及 2.7V ~ 3.6V 工作电压，支持 5V I/O，可在 - 40 ~ 105 °C 范围内运行
M030GGC1AE 提供大量周边，包括 2 组 32 位定时器、1 组 UART、1 组 SPI、2 组支持 1 MHz 从机模式 I²C、5 通道 PDMA。
M030GGC1AE 提供丰富模拟周边，包含内建温度传感器全温误差为 ± 2 °C，0 °C ~ 70 °C 为 ± 1.6 °C、内部参考电压可输出2.5V、11 通道 12 位 1.4 Msps 采样率 ADC、4 组 12 位 DAC。
由于用于光模块的微控制器需符合其小体积的需求，因此 M030GGC1AE 为 QFN24 脚位 (3 x 3 mm)，且全系列中不同型号相同封装脚位兼容，使系统易于设计和更换器件。

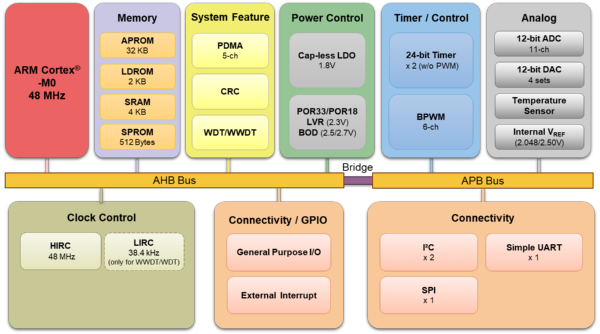

主要特性:
| • | 运作特性 (Operating Characteristics) | ||
| - | 工作电压: 2.7V ~ 3.6V | ||
| - | 工作温度: -40°C ~ 105°C | ||
| - | EFT 4.4 kV | ||
| - | ESD HBM 6 kV | ||
| • | 內核 (Core) | ||
| - | Arm® Cortex®-M0 微控制器，工作频率可达 48 MHz | ||
| • | 内存 (Memory) | ||
| - | 支持 32 KB Flash | ||
| - | 支持 4 KB SRAM | ||
| - | 支持 2 KB LDROM | ||
| - | 支持 512 Bytes SRROM (Security Protection ROM) | ||
| - | 支持ISP (在线系统更新) / ICP (在线电路更新) / IAP (在线应用程序更新) Programming | ||
| • | 时钟源 (Clock control) | ||
| - | 内部 48 MHz 高速振荡器 (HIRC48)，全温误差 ± 2 % | ||
| - | 内部 38.4 kHz 高精度 RC 振荡器 (LIRC) | ||
| • | 电源管理 (Power management) | ||
| - | 内建上电复位、欠压复位和低电压复位 | ||
| - | 正常运行：200 μA / MHz | ||
| - | 掉电：200 μA | ||
| - | 支持从掉电模式唤醒: GPIO, WDT, TIMER, UART, I²C, SPI, WWDT | ||
| • | 定时器 (Timers) | ||
| - | 2 组 32 位定时器 | ||
| - | 1 个 24 位倒数 SysTick 定时器 | ||
| - | 1 个看门狗定时器 | ||
| - | 1 个窗口看门狗定时器 | ||
| • | 直接内存访问 (PDMA) | ||
| - | 支持最多 5 通道可直接存取内存: 软件触发、曼彻斯特编译码器、SPI、 UART、I²C、ADC、DAC、PWM 及 Timer | ||
| • | 脉波宽度调变 (BPWM) | ||
| - | 16 位 BPWM 产生器，最高可输出 6 路 | ||
| • | 密码加速器 (Cryptography Accelerator) | ||
| - | 支援循环冗余校验 (CRC) : CRC-CCITT, CRC-8, CRC-16, and CRC-32 | ||
| • | 模拟 (Analog) | ||
| 支持 11 通道 12 位 1.4 Msps 采样率模拟转数字转换器 (ADC) | |||
| 支持 4 组 12 位数字转模拟转换器 (DAC) | |||
| 内建温度传感器，全温误差为 ± 2 °C，0°C ~70°C 为 ± 1.6°C | |||
| 内建两阶内部参考电压: 2.048/2.5V | |||
| • | 通讯接口 (Communication interfaces) | ||
| - | 1 组 UART | ||
| - | 2 组高速 1 MHz I²C | ||
| - | 1 组 SPI (主机模式: 24 MHz, 从机模式: 16 MHz) | ||
| • | 提供最高 19 I/O | ||
| • | 96 位唯一标识符 (UID) | ||
| • | 128 位唯一客户标识符 (UCID) | ||
| • | 封装 (Package) | ||
| - | QFN24 (3x3) | ||
