KA44170A は、PWM ソフトスイッチングを内蔵し、相切り替え時のモータ電流をソフトに切り替える事で、静音かつ高効率で駆動可能な単相モータドライバ IC です。また、モータ電流位相を自動検出、自動調整を行う APC (Auto Phase Control) を搭載しており少ない部品点数で、かつモータの種類や使用環境によらず静音で高効率なモータ駆動が可能です。KA44170A は、ダイレクト PWM 入力による速度制御選択が可能です。入力電圧は、12V/24V に対応しており家電、OA 機器、FA 機器（高回転用 FAN モータ ~ 15 krpm）に最適です。

Specification

Date Sheet

Item	Performance characteristics
Sub-Family Description	Single-phase BLDC motor driver
Control Method	APC, PWM softswitching
Control interface	PWM
Ron (Ohm)	1.25
Operating Voltage (V)	12V / 24V
Operating ambient temperature[min](°C)	-40
Operating ambient temperature[max](°C)	105
Package	TSSOP14L 4.4x5.0mm Body Lead Pitch_0.65mm

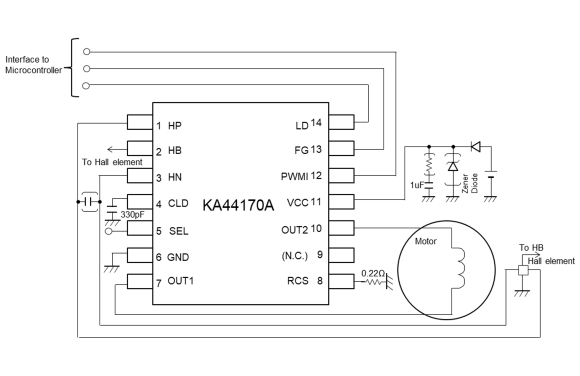

Recommended Circuit

Support tool

私たちはお客様の設計をサポートする情報、評価ツールなどを提供致します。お気軽にお問合せ下さい

 Evaluation Board
