KM1M7CF06K

パワーエレクトロニクスの制御に最適なKM1M7C シリーズは、Arm® Cortex®-M7 を搭載し、高い処理能力と低消費電力の両立を特長とする 32 ビットフラッシュマイコンです。

デジタル電源制御に最適な高機能・高分解能 PWM、高速・高精度 AD コンバータおよびフィードバック制御アシスト機能を搭載し、高効率/低発熱/小型化が要求されるパワーエレクトロニクス製品に貢献します。

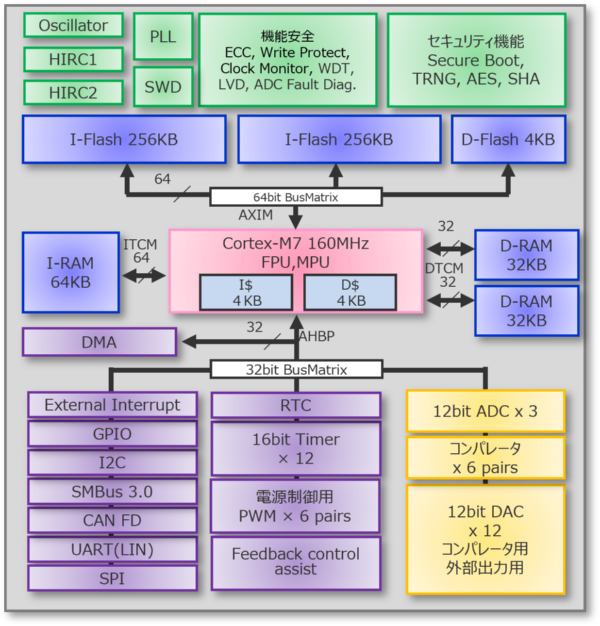

ブロック図

KM1M7C series-1-jp

概略仕様

•Arm® Cortex ® -M7 コア搭載		•12bit A/D コンバータ
単精度・倍精度FPU搭載		最小変換時間 0.2μs(5Msps)
•クロック周波数: 160 MHz		3 ユニット, 26 チャネル
•内蔵メモリ		•コンパレータ: 12 ユニット
命令フラッシュ ROM: 256 KB　×　2バンク		Window/2 レベル/1 レベルl 切替可
データ用フラッシュ ROM: 32 KB		•機能安全
命令 RAM: 64 KB		ROM/RAM ECC機能
データ用 RAM: 64 KB		メモリデータ保護機能
•DMA コントローラ: 2 ユニット / 16 チャネル		レジスタアクセスプロテクト機能
•通信		クロックモニタ機能
SPI/UART/IIC: 2 チャネル		Window型 WDT機能
SPI/UART: 3 チャネル		CRC 演算機能
SPI/UART/LIN: 1 チャネル		A/D コンバータ故障診断機能
SPI/UART: 1 チャネル		電源電圧検知機能
SM-Bus: 1 チャネル		パワーオンリセット機能
CAN-FD: 1 チャネル		•セキュア機能
•タイマ		セキュアブート
汎用 16bit タイマ: 14 チャネル		暗号回路 (AES, SHA, ECC 暗号)
パワー制御用高分解能相補PWM: 8 ユニット / 16 チャネル(高分解能出力 208 ps)		乱数発生器(TRNG)
•温度センサ：1 ユニット		•動作温度:Ta= -40 to 125℃
•電源電圧: 3.3V単一電源

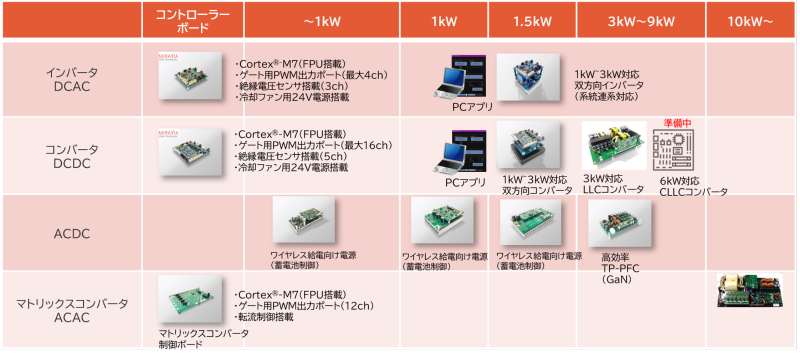

Reference Board

KM1M7C series-2-jp
