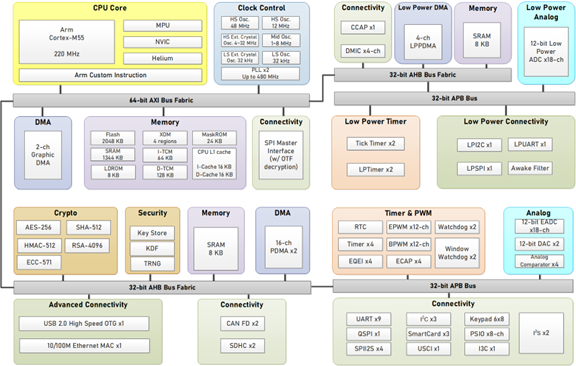

M5531R2LJAE

NuMicro® M5531R2LJAE是一款高效能的微控制器(MCU),專為需要強大數位訊號處理能力的應用而打造。搭載 Arm® Cortex®-M55 處理器,時脈最高可達 220 MHz,提供穩定而快速的運算效能。其工作電壓範圍為 1.71V 至 3.6V,工作溫度範圍為 -40°C 至 +105°C。
開發環境:
| 程式設計 IDE | Keil MDK, IAR, NuEclipse (GCC), VSCode |
| 開發工具 IDE | NuTool PinConfigure, NuTool Pin-View, NuTool-ClockConfig, NuConsole |
| 即時作業系統 | FreeRTOS, Zephyr, RT-Thread |
| 圖形化介面軟體庫 | emWin, LVGL, Qt for MCU |
開發板:
| 開發板名稱 | 支援的產品型號 | 功能 |
| NuMaker-M5531 | M5531H2LJAE M5531K2LJAE M5531R2LJAE |
支援 USB 高速 (HS)、擴充連接器,以及 Arduino UNO 介面 |
關鍵特性:
操作特性 (Operating Characteristics)
- 電壓範圍: 1.71V to 3.6V
- 溫度範圍: -40°C to +105°C
- ESD HBM ±3 kV
- EFT ±4.4 kV
- Latch Up: ±200 mA
核心 (Core)
- Arm Cortex-M55 核心,最高運行頻率 220 MHz
- 支援 Arm M-profile 向量擴展 (Helium)
- 符合 IEEE 754 的浮點運算單元 (FPU),可進行向量與純量的半精度、單精度與雙精度浮點運算
- Arm TrustZone® 技術,內含 8 區安全記憶體保護單元與 8 區非安全記憶體保護單元
- Arm 自訂指令 (ACI),加速特定數學運算
- L1 快取:16 KB 指令快取 (I-cache) 與 16 KB 資料快取 (D-cache)
記憶體 (Memories)
- Secure Boot ROM (MaskROM): 24 KB
- APROM Flash: 2 MB (雙 1 MB bank)
- LDROM Flash: 8 KB
- OTP Flash: 3 KB
- XOM (僅可執行記憶體): 4 區
- SRAM0: 512 KB
- SRAM1: 512 KB
- SRAM2: 320 KB
- SRAM3: 8 KB
- LPSRAM: 8 KB
- I-TCM(Tightly Coupled Memory) : 64 KB
- D-TCM(Tightly Coupled Memory) : 128 KB
時鐘 (Clocks)
- 4~32 MHz 高速外部晶振
- 32.768 kHz 低速外部晶振
- 48 MHz 高速內部 RC 振盪器
- 12 MHz 高速內部 RC 振盪器(2% 偏差)
- 1~8 MHz 高速內部 RC 振盪器
- 32 kHz 低速內部 RC 振盪器
- 2 組可程式化 APLL,最高 480 MHz
DMA (直接記憶體存取)
- 2 組 16 通道 PDMA 控制器
- 1 組 2 通道 GDMA(Graphic Direct Memory Access) 控制器 (DMA-350)
- 1 組 4 通道 LPPDMA 控制器
安全功能 (Security Functions)
- 安全開機 (Secure Boot)
- 金鑰衍生函數 (KDF)
- 加解密加速器,支援 AES-256、ECC-571、SHA-512、HMAC-512、RSA-4096,以及偽隨機數產生器 (PRNG)
- 真隨機數產生器 (TRNG)
- 金鑰儲存模組 (Key Store),含專用 SRAM 緩衝區
- 4 區 XOM 僅可執行記憶體,確保程式碼安全
- Flash 記憶體寫入保護
電源管理 (Power Management)
- 動態功耗:94.5 μA/MHz(於 220 MHz 操作下)
- 正常待機模式 (NPD4),64 KB SRAM 保持:12.5 μA (3.0V 下操作)
- 低功耗待機模式 (SPD1),64 KB SRAM 保持:6.1 μA (3.0V 下操作)(可保持最高 64/128/192/256/320/384/448/512 KB SRAM)
- 深度待機模式(RTC 開啟):0.64 μA (3.0V 下操作)(LIRC)
- RTC(VBAT):0.36 μA
- 支援 Power-on reset (POR)
- 支援 Brown-out reset(BOR)
- 支援 Low voltage reset(LVR)
- 內建 LDO
計時器與控制週邊
- 4 組 32位 計時器,支援 PWM 功能
- 2 組 32位 低功耗計時器,支援 PWM 功能
- 2 組 tick 計時器
- 1 組 24位 倒數SysTick 計時器
- 2 組 看們狗計時器
- 2 組 視窗看門狗計時器
- 最多 12 路增強型 PWM (EPWM) 輸出,帶有 12 個 16 位計時器
- 最多 12 路基本型 PWM (BPWM) 輸出,帶有 2 個 16 位計時器
- 最多 4 組增強型正交編碼器介面 (EQEI)
- 最多 1 組增強型輸入捕捉單元 (ECAP)
通訊介面 (Connectivity Interfaces)
- 最多 9 組 UART
- 最多 1 組 LPUART
- 最多 3 組 I²C,最高 1 Mbps
- 最多 1 組 LPI²C,最高 1 Mbps
- 最多 1 組 I3C,最高 25 Mbps
- 最多 4 組 SPI/I²S
- 最多 1 組 LPSPI
- 最多 1 組 Quad-SPI
- 最多 1 組 USCI(支援 UART/I²C/SPI)
- 最多 2 組 SDIO
- 最多 3 組 ISO-7816-3 智慧卡介面
- 最多 2 組 I²S
- 最多 1 組 8 通道 PSIO
- DMIC(數位麥克風輸入),支援 4 通道 PDM 介面與語音啟動檢測 (VAD)
- 6×8 按鍵矩陣 (KPI)
進階通訊功能 (Advanced Connectivity)
- 最多 2 組 CAN FD
- USB 2.0 高速裝置/主機/OTG 控制器(內建 DMA 與 PHY,支援 PD 功能)
- 10/100 Ethernet MAC,支援 RMII 與 IEEE 1588 v2 精準時間協定
低功耗週邊 (Low Power Peripherals)
- LPSRAM:8 KB
- 最多 1 組 LPUART
- 最多 1 組 LPI²C
- 最多 1 組 LPSPI
- 1 組 4 通道 LPPDMA
- 2 組低功耗計時器, 支援 PWM 功能
- 1 組 12位,最高 18 通道,2 Msps SAR LPADC
影像擷取控制器 (CCAP)
- 解析度最高 640×480
- 低功耗模式下支援 320×240 動態影像偵測
類比週邊 (Analog Peripherals)
- 1 組 12位,最高 18 通道,5 Msps SAR ADC
- 1 組 12位,最高 18 通道,2 Msps SAR LPADC
- 最多 2 組 12位,1 Msps buffered DAC
- 最多 4 組類比比較器 (ACMP)
- 內建參考電壓源
- 內建溫度感測器
CRC 循環冗餘計算
實時時鐘 (RTC)、防竄改與 VBAT 電源域
- 支援獨立 VBAT 電源腳位,用於 RTC 與防竄改偵測
- 支援行事曆型 RTC
- 備份暫存器:80 位元組
- 防竄改偵測:1 個腳位
I/O 功能
- 最多支援 39 個具備中斷功能的 GPIO
- GPIO 內建上拉 / 下拉電阻
96位 唯一 ID (UID)
128位 唯一客戶 ID (UCID)
封裝 (Package)
-無鹵素,符合 RoHS 與 TSCA 規範
| 腳位數 | 64 |
| 封裝類型 | LQFP |
| I/O Pin | 39 |
| I/O腳位數 | 0.5 |
| 封裝尺寸(mm) | 10 x 10 |
