NuMicro^® M5531K2LJAE是一款高效能的微控制器（MCU），專為需要強大數位訊號處理能力的應用而打造。搭載 Arm^® Cortex^®-M55 處理器，時脈最高可達 220 MHz，提供穩定而快速的運算效能。其工作電壓範圍為 1.71V 至 3.6V，工作溫度範圍為 -40°C 至 +105°C。

開發環境:

開發板:

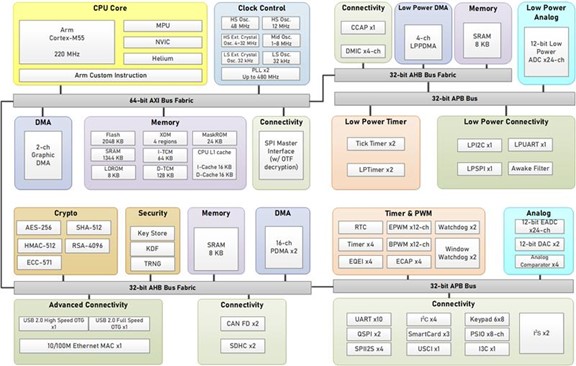

關鍵特性:

操作特性 (Operating Characteristics)

• 電壓範圍: 1.71V to 3.6V
• 溫度範圍: -40°C to +105°C
• ESD HBM ±3 kV
• EFT ±4.4 kV
• Latch Up: ±200 mA

核心 (Core)

• Arm Cortex-M55 核心，最高運行頻率 220 MHz
• 支援 Arm M-profile 向量擴展 (Helium)
• 符合 IEEE 754 的浮點運算單元 (FPU)，可進行向量與純量的半精度、單精度與雙精度浮點運算
• Arm TrustZone^® 技術，內含 8 區安全記憶體保護單元與 8 區非安全記憶體保護單元
• Arm 自訂指令 (ACI)，加速特定數學運算
• L1 快取：16 KB 指令快取 (I-cache) 與 16 KB 資料快取 (D-cache)

記憶體 (Memories)

• Secure Boot ROM (MaskROM): 24 KB
• APROM Flash: 2 MB (雙 1 MB bank)
• LDROM Flash: 8 KB
• OTP Flash: 3 KB
• XOM (僅可執行記憶體): 4 區
• SRAM0: 512 KB
• SRAM1: 512 KB
• SRAM2: 320 KB
• SRAM3: 8 KB
• LPSRAM: 8 KB
• I-TCM(Tightly Coupled Memory) : 64 KB
• D-TCM(Tightly Coupled Memory) : 128 KB

外部記憶體介面

• SPIM（含 HyperBus 介面），支援 SPI Flash、QSPI、OSPI、HyperFlash，容量最高 32 MB，並具備 AES 即時解密功能

時鐘 (Clocks)

• 4~32 MHz 高速外部晶振
• 32.768 kHz 低速外部晶振
• 48 MHz 高速內部 RC 振盪器
• 12 MHz 高速內部 RC 振盪器（2% 偏差）
• 1~8 MHz 高速內部 RC 振盪器
• 32 kHz 低速內部 RC 振盪器
• 2 組可程式化 APLL，最高 480 MHz

DMA (直接記憶體存取)

• 2 組 16 通道 PDMA 控制器
• 1 組 2 通道 GDMA(Graphic Direct Memory Access) 控制器 (DMA-350)
• 1 組 4 通道 LPPDMA 控制器

安全功能 (Security Functions)

• 安全開機 (Secure Boot)
• 金鑰衍生函數 (KDF)
• 加解密加速器，支援 AES-256、ECC-571、SHA-512、HMAC-512、RSA-4096，以及偽隨機數產生器 (PRNG)
• 真隨機數產生器 (TRNG)
• 金鑰儲存模組 (Key Store)，含專用 SRAM 緩衝區
• 4 區 XOM 僅可執行記憶體，確保程式碼安全
• Flash 記憶體寫入保護

電源管理 (Power Management)

• 動態功耗：94.5 μA/MHz（於 220 MHz 操作下）
• 正常待機模式 (NPD4)，64 KB SRAM 保持：12.5 μA （3.0V 下操作）
• 低功耗待機模式 (SPD1)，64 KB SRAM 保持：6.1 μA （3.0V 下操作）（可保持最高 64/128/192/256/320/384/448/512 KB SRAM）
• 深度待機模式（RTC 開啟）：0.64 μA （3.0V 下操作）(LIRC)
• RTC（V_BAT）：0.36 μA
• 支援 Power-on reset （POR）
• 支援 Brown-out reset（BOR）
• 支援 Low voltage reset（LVR）
• 內建 LDO

計時器與控制週邊

• 4 組 32位 計時器，支援 PWM 功能
• 2 組 32位 低功耗計時器，支援 PWM 功能
• 2 組 tick 計時器
• 1 組 24位 倒數SysTick 計時器
• 2 組 看們狗計時器
• 2 組 視窗看門狗計時器
• 最多 12 路增強型 PWM (EPWM) 輸出，帶有 12 個 16 位計時器
• 最多 12 路基本型 PWM (BPWM) 輸出，帶有 2 個 16 位計時器
• 最多 4 組增強型正交編碼器介面 (EQEI)
• 最多 2 組增強型輸入捕捉單元 (ECAP)

通訊介面 (Connectivity Interfaces)

• 最多 10 組 UART
• 最多 1 組 LPUART
• 最多 4 組 I²C，最高 1 Mbps
• 最多 1 組 LPI²C，最高 1 Mbps
• 最多 1 組 I3C，最高 25 Mbps
• 最多 4 組 SPI/I²S
• 最多 1 組 LPSPI
• 最多 2 組 Quad-SPI
• 最多 1 組 USCI（支援 UART/I²C/SPI）
• 最多 2 組 SDIO
• 最多 3 組 ISO-7816-3 智慧卡介面
• 最多 2 組 I²S
• 最多 1 組 8 通道 PSIO
• DMIC（數位麥克風輸入），支援 4 通道 PDM 介面與語音啟動檢測 (VAD)
• 6×8 按鍵矩陣 (KPI)

進階通訊功能 (Advanced Connectivity)

• 最多 2 組 CAN FD
• USB 2.0 高速裝置/主機/OTG 控制器（內建 DMA 與 PHY，支援 PD 功能）
• USB 2.0 全速裝置/主機/OTG 控制器（內建 PHY，裝置模式支援免晶振）
• 10/100 Ethernet MAC，支援 RMII 與 IEEE 1588 v2 精準時間協定

低功耗週邊 (Low Power Peripherals)

• LPSRAM：8 KB
• 最多 1 組 LPUART
• 最多 1 組 LPI²C
• 最多 1 組 LPSPI
• 1 組 4 通道 LPPDMA
• 2 組低功耗計時器, 支援 PWM 功能
• 1 組 12位，最高 24 通道，2 Msps SAR LPADC

影像擷取控制器 (CCAP)

• 解析度最高 640×480
• 低功耗模式下支援 320×240 動態影像偵測

類比週邊 (Analog Peripherals)

• 1 組 12位，最高 24 通道，5 Msps SAR ADC
• 1 組 12位，最高 24 通道，2 Msps SAR LPADC
• 最多 2 組 12位，1 Msps buffered DAC
• 最多 4 組類比比較器 (ACMP)
• 內建參考電壓源
• 內建溫度感測器

CRC 循環冗餘計算

實時時鐘 (RTC)、防竄改與 VBAT 電源域

• 支援獨立 V_BAT 電源腳位，用於 RTC 與防竄改偵測
• 支援行事曆型 RTC
• 備份暫存器：80 位元組
• 防竄改偵測：6 個腳位

I/O 功能

• 最多支援 97 個具備中斷功能的 GPIO
• GPIO 內建上拉 / 下拉電阻

96位 唯一 ID (UID)

128位 唯一客戶 ID (UCID)

封裝 (Package)

 -無鹵素，符合 RoHS 與 TSCA 規範
