NuMicro^® M3334YIGAE 是一款采用 Arm^® Cortex^®-M33 内核的 32 位微控制器。它集成 TrustZone^® 技术、DSP 指令集以及浮点运算单元 (FPU)。专为高性能应用设计，目标市场涵盖工业控制、智能工厂、智能建筑、再生能源及消费性电子产品。M3334YIGAE 运行频率最高可达 180 MHz，支持 1.7V 至 3.6V 的宽工作电压，以及 -40°C 至 +105°C 的宽工作温度范围。它提供QFN48封装与卓越的可靠性，具备高抗干扰能力，ESD HBM 达 4 kV 且 EFT 达 4.4 kV。

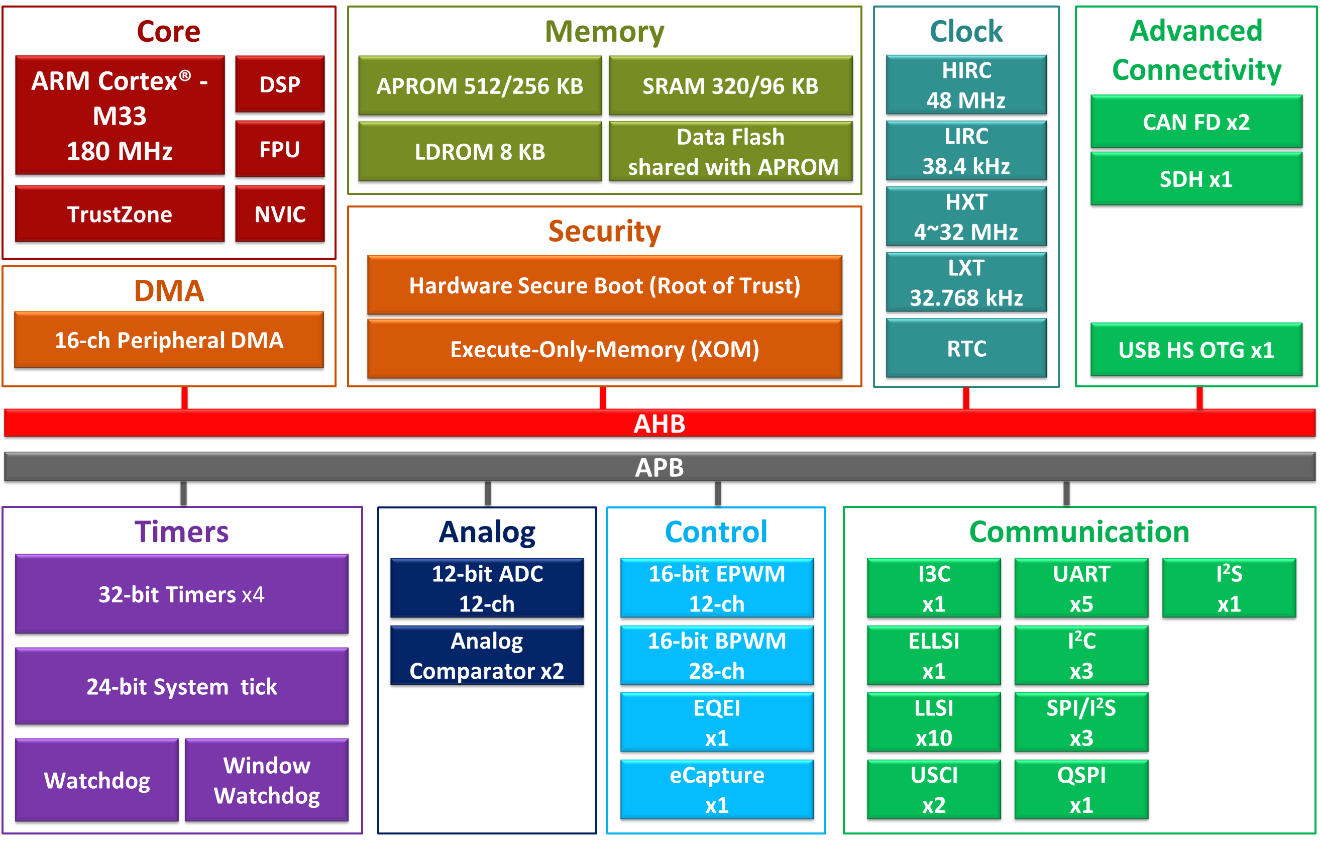

主要特性

．工作特性

– 电压范围：1.7V 至 3.6V

– 温度范围：-40°C 至 +105°C

– ESD HBM 4 kV

– EFT 4.4 kV

．内核

– 搭载 TrustZone^® 的 ARM^® Cortex^®-M33 内核，频率高达 180 MHz

– DSP 指令集

– 单精度浮点运算单元 (FPU)

– 具备 8 个内存区域的内存保护单元 (MPU)

．内存

– 高达 512 KB 闪存，单区块 (single bank)

– 闪存支援错误纠正码 (ECC)

– 8 KB LDROM

– 高达 320 KB SRAM，包含 64 KB 具备parity check

．时钟

– 4 至 32 MHz 外部高速晶振 (HXT)

– 用于 RTC 的 32.768 kHz 外部低速晶振 (LXT)

– 内部 48 MHz RC 振荡器，在 -40°C 至 +105°C 范围内偏差为 ± 2%

– 内部 38.4 kHz RC 振荡器，偏差为 +/- 10%

– 内部 PLL 高达 180 MHz

．电源管理

– 运行模式 (Normal run)：91 μA/MHz 于 25°C/3.3V (关闭所有外设)

– 正常掉电模式 2 (NPD2)：190 μA 于 25°C/3.3V (关闭所有外设)

– 待机掉电模式 (SPD) 不含 SRAM 保持：4.93 μA 于 25°C/3.3V (关闭所有外设)

– 深度掉电模式 (DPD)：0.62 μA 于 25°C/3.3V (关闭所有外设)

．定时器与控制外设

– 4 个 32 位定时器 (Timer)

– 高达 12 个增强型 PWM (EPWM) 通道

– 高达 28 个基本型 PWM (BPWM) 通道

– 1 个 24 位 SysTick 定时器

– 1 个看门狗定时器 (WDT)

– 1 个窗口看门狗定时器 (WWDT)

– 1 个增强型正交编码器接口 (EQEI)

– 1 个增强型输入捕获单元 (ECAP)

．外设直接内存访问

– 16 通道外设直接内存访问 (PDMA)

– 通道可由软件触发、UART, SPI, EPWM, TIMER, ADC, ACMP 与 I²C 启动

．模拟外设

– 1 个 12 位 SAR ADC，高达 12 通道且具备 4.2 Msps 采样率

– 2 个模拟比较器 (ACMP)

– 内置内部参考电压，包括 1.6/2.0/2.5/3.0V

．通信接口

– 1 个 I3C 接口

– 1 个增强型 LED 灯条控制接口 (ELLSI)

– 高达 10 个 LED 灯条控制接口 (LLSI)

– 高达 2 个通用序列控制接口 (USCI)，可配置为 UART, SPI 或 I²C

– 高达 5 个UART 接口 (支持 IrDA) (UART0 支持 LIN 模式)

– 高达 3 个I²C 接口 (支持 SMBus/PMBus 的) (高达  3.4 Mbps)

– 高达 3 个 SPI/I²S 接口 (Master 模式下 高达 90 MHz)

– 1 个 Quad-SPI 接口 (Master 模式下高达 45 MHz)

– 1 个 I²S 接口 (高达 12 Mbps)

– 高达 2 个 CAN FD 接口

– 1 个 SDH 接口 (高达 45 Mbps)

．进阶通讯接口

– 1 个 USB 高速 device/host/OTG 控制器 (内建Transceiver)

．安全性

– 安全启动 (Secure Boot)

– 闪存支持高达四个区域的仅可执行内存 (XOM)

．高达 34 个具备中断能力的 I/O 引脚

．开发平台支持

– Arm Keil RVMDK, IAR EWARM IDE 与 VS Code

– VS Code支持 Arm 编译器与 GNU C 编译器

– 支持通过 Nu-Link 调试器更新内部代码的 ICP (In Circuit Programmer)

– 支持通过 UART, SPI, I²C, RS-485 外设接口更新代码的 ISP (In System Programmer)

– 用于实时监控所有 I/O 引脚状态的 NuTool-PinView工具

– 用于引脚分配、初始代码生成及 OrCAD/Protel 元件生成的 NuTool-PinConfigure 工具

．96 位唯一识别码 (UID)

．128 位唯一客户识别码 (UCID)

．封装 ( RoHS )

– QFN 48, 5x5 mm
