CM2052EN8AE
Nuvoton NuMicro® CM2052EN8AE是新一代 32 位低功耗微控制器产品，Arm® Cortex®-M23 内核，支持 Armv8-M 指令集架构。 其运行速度可达48 MHz ，内嵌 128 KB 闪存，16 KB SRAM ，4 KB LDROM，支持 1.75 ~ 5.5 V 宽工作电压，且在 - 40℃~105℃的温度区间稳定运行。
NuMicro® CM2052EN8AE具备出色的低功耗表现：运行模式下工作电流约 138 μA / MHz ( @ 48 MHz ) ，闲置模式下工作电流约 60 μA / MHz ，掉电模式下 2.5 μA ( RTC 开启，RAM 数据保持 ) ，掉电模式下 1.8 μA ( RTC 关闭，RAM 数据保持 ) ，同时还支持深度掉电模式。凭借低功耗、宽工作电压及待机模式下快速唤醒等特性，该芯片特别适用于电池供电的物联网应用场景。
NuMicro® CM2052EN8AE配备8 路Nuvoton自有专利的可编程串行接口( Programmable Serial I / O，PSIO ) ，可通过该 PSIO 硬件生成多样化的串行通信格式，实现与外部设备的灵活交互。PSIO 不仅能仿真常见的串行通讯接口协议 ( UART、SPI …等 )， 还可适配特定应用的串行通讯协议 ( 使用在 EEPROM, 读卡机…等应用的特定通讯协议 ) 以及私有协议的串行通讯协议 ( 用来做 LED 灯控的类 SPI 协议…等 )。PSIO 硬件在实现多协议仿真的同时，兼具运算负载低、控制复杂度低、时序精度高等优势，其高度弹性的通讯周边通讯能力使得 PSIO 成为一个出色且强大的通讯接口工具。
NuMicro® CM2052EN8AE整合了可变电压接口（Voltage Adjustable Interface，VAI），支持 6 个引脚，可提供 1.65~5.5V 的第二组通信接口电压，与外围组件连接时无需额外配置电压电平转换器，有效简化硬件设计。
NuMicro® CM2052EN8AE内建可编程的 eXecute-Only-Memory ( XOM ) ， 可有效保护关键程序代码，防止固件被逆向工程。同时，芯片搭载 96 位芯片唯一序列号（Unique Identification, UID）及 128 位唯一客户序列号（Unique Customer Identification, UCID），大幅提升产品的整体安全性。
NuMicro® CM2052EN8AE支持丰富的外围接口，包括看门狗定时器、RTC、EBI（外部总线接）、49 个 GPIO、24 路 PWM、3 个通用串行接口（USCI）、3 个 UART、1 个 QSPI、1 个 SPI/I²S、2 个 I²C、1 个 ISO-7816-3 及 8 个 PDMA，可轻松实现扩展连接与控制等功能。
同时整合了高性能模拟外围电路，包含 16 路 12 位 ADC（采样率达 730 ksps ）、模拟比较器（ACMP）、温度检测传感器、低电压复位（LVR）及欠压检测（BOD），既能提升产品综合性能，又可减少外部外围组件的使用，助力终端产品实现小型化设计。
NuMicro® CM2052EN8AE可通过内部电路生成 USB 通信所需的精准时钟信号，支持无外挂晶振的 USB 2.0 全速设备接口，有效节省物料成本并缩小产品尺寸。
NuMicro® CM2052EN8AE的封装型式为 LQFP64 ( 7 mm x 7 mm ) 。同封装的引脚兼容性可帮助用户灵活优化产品规格与效能。
开发环境与编译器
提供 NuMaker 评估板和 Nu-Link 以及 Nu-Link-2-Pro 调试器。支持多款第三方IDE，如 IAR EWARM， Keil MDK 以及带 GNU GCC 编译程序的 NuEclipse IDE，并支持最新的 NuTool – CodeGenerator ，可以生成初始化工程代码。
应用领域:
- 智能家居 / 智能家电
- 工业控制 / 工业自动化
- 智能城市
- 低功耗物联网装置
- 安全报警系统
- 电子支付
- 通讯模块
- 手持式无线资料收集器
- 智能门锁
- 手持式医疗量测装置
- 卫星定位追踪器
- 墨水屏电子卷标

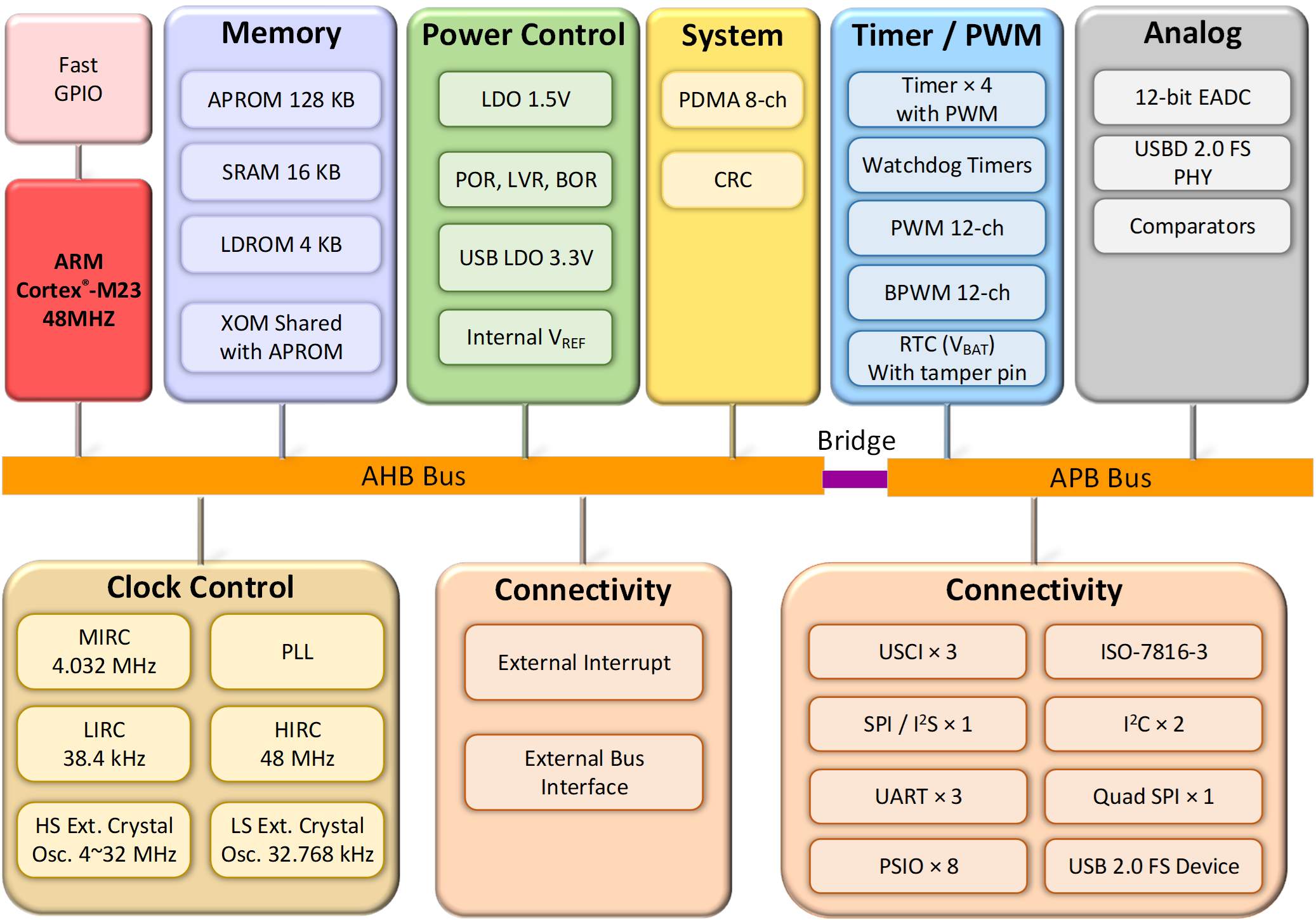

关键特性:
| • | 操作特性 | |
| - | 工作电压: 1.75V ~ 5.5V | |
| - | 工作温度: -40 ~ +105 ℃ | |
| - | EFT 4.4 kV | |
| - | ESD HBM 5 kV | |
| • | 內核 | |
| - | Arm® Cortex®-M23 微控制器，Armv8-M 指令集架构，运行速度可达48 MHz | |
| - | 32 位硬件乘法器/除法器 | |
| • | 内存 | |
| - | 128 KB 闪存 | |
| - | 16 KB SRAM | |
| - | 4 KB LDROM | |
| - | 支持 eXecute-Only-Memory ( XOM ) | |
| - | 支持 ISP（在线系统更新）/ ICP（在线电路更新） / 支持IAP（在线应用程序更新） | |
| • | 时钟控制 | |
| - | 外部高速晶振 4 MHz ~ 32 MHz 或外部时钟讯号输入 | |
| - | 外部低速晶振 32.768 kHz 或外部时钟讯号输入 | |
| - | 内部 48 MHz 高精度 RC 振荡器 ( HIRC ) | |
| - | 内部 4.032 MHz 高精度RC振荡器 (MIRC) | |
| - | 内部 38.4 kHz 高精度RC振荡器 (LIRC) | |
| • | 电源管理 | |
| - | 内建上电复位、欠压复位和低电压复位 | |
| - | 内建 LDO | |
| - | 支持独立的 RTC 电源 VBAT 管脚 | |
| • | 功耗特性 | |
| - | 运行模式 138 μA / MHz | |
| - | 掉电模式 2.5 μA ( RTC 开启，RAM 数据保持 ) | |
| - | 掉电模式 1.8 μA ( RTC 关闭，RAM 数据保持 ) | |
| - | 深度掉电模式 1.4 μA | |
| • | 实时时钟 ( RTC ) | |
| - | RTC 具备独立电源 VBAT管脚 | |
| • | 定时器 | |
| - | 4 组 32 位定时器 | |
| - | 1 组 24 位 SysTick 定时器 | |
| - | 1 组独立看门狗 | |
| - | 实时时钟 (RTC) | |
| • | 直接内存访问 (PDMA) | |
| - | 支持8路PDMA | |
| - | 支持软件触发、PSIO、SPI/I²S、UART、I²C、USCI、ADC 、PWM捕获事件或TIMER | |
| • | PWM | |
| - | 最高支持 24 路 PWM | |
| - | 支持触发 ADC | |
| - | 频率最高可达 96 MHz | |
| - | 支持 PWM 输出 / 捕获输入通道的独立模式 | |
| - | 最多支持 3 对互补式 PWM 输出 | |
| • | 模拟 | |
| - | 多达16路 12 位 730 ksps ADC | |
| - | 2组模拟比较器ACMP | |
| • | 通讯接口 | |
| - | 支持 3 组 USCI ( 可配置为 UART, SPI 或 I²C ) | |
| - | 支持 3 组 UART 接口 | |
| - | 支持 1 组 QSPI 接口 | |
| - | 支持 1 组 SPI / I²S 接口 | |
| - | 支持 2 组 I²C 接口 | |
| - | 支持 1 组 ISO-7816-3 接口 | |
| - | 16 / 8-bits 外部总线接口( EBI ) | |
| • | 电压可变接口 ( Voltage Adjustable Interface ) | |
| - | 透过输入电压至 VDDIO 管脚，可支持 1.65 ~ 5.5 V 第二组接口电压，最多支持 6 个引脚 | |
| • | 可编程串行通信接口( PSIO ) | |
| - | 通过PSIO 硬件产生任意且多样的串行通讯格式 | |
| - | 最多支持 8 个引脚 | |
| • | USB | |
| - | USB 2.0 全速设备无需外挂晶振 | |
| - | 支持USB 2.0链路层电源管理（LPM） | |
| • | 符合 IEC 60730-1 Class B 规范的自检链接库(Safety Test Library) | |
| • | 96 位唯一标识符 ( UID ) | |
| • | 128 位唯一客户标识符 ( UCID ) | |
| • | 封装 | |
| - | LQFP64 ( 7 mm x 7 mm ) | |
•开发板
| EVB Part No. | Supported Devices |
| NK-CM2052EN8 | CM2052EN8AE |
