NANO103SD3AE
NANO103SD3AE系列超低功耗微控制器以Arm® Cortex®-M0 为内核，运行速度高达36 MHz ，提供RTC独立供电管脚且待机功耗小于1μA。 NANO103SD3AE支持64 KB Flash记忆体、内建16 KB SRAM 、4 KB 独立Flash作为线上系统更新 ISP ( In-System Programming ) 使用，提供LQFP64封装。
优异的低功耗表现使得Nano103可被广泛应用在电池供电装置，如电子锁、医疗仪器以及测试仪器等。
NANO103SD3AE支持 2.2V 至 3.6V 宽电压范围与 - 40 ℃ 至105 ℃ 工作温度。丰富外设包含：内建误差< 1 % 的4/12/36 MHz 高精度振荡器、定时器、看门狗定时器 ( WDT/WWDT ) 、RTC、PDMA、 UART 、 SPI 、 I²C 、 PWM 、ISO-7816、1.8 MSPS 12位 SAR ADC 、温度检测、低电压重设和欠压检测、96位元晶片唯一序号 ( Unique Identification, UID ) 及128位元唯一客户序号 ( Unique Customer Identification, UCID ) ，为开发程式提供多重保护。
目标应用:
智能门锁、穿戴式装置、可携式医疗测量装置、长距离低功耗无线通讯模组、智能体感遥控器、智能家庭、智能读卡机、GPS数据记录器、手机刷卡器等。

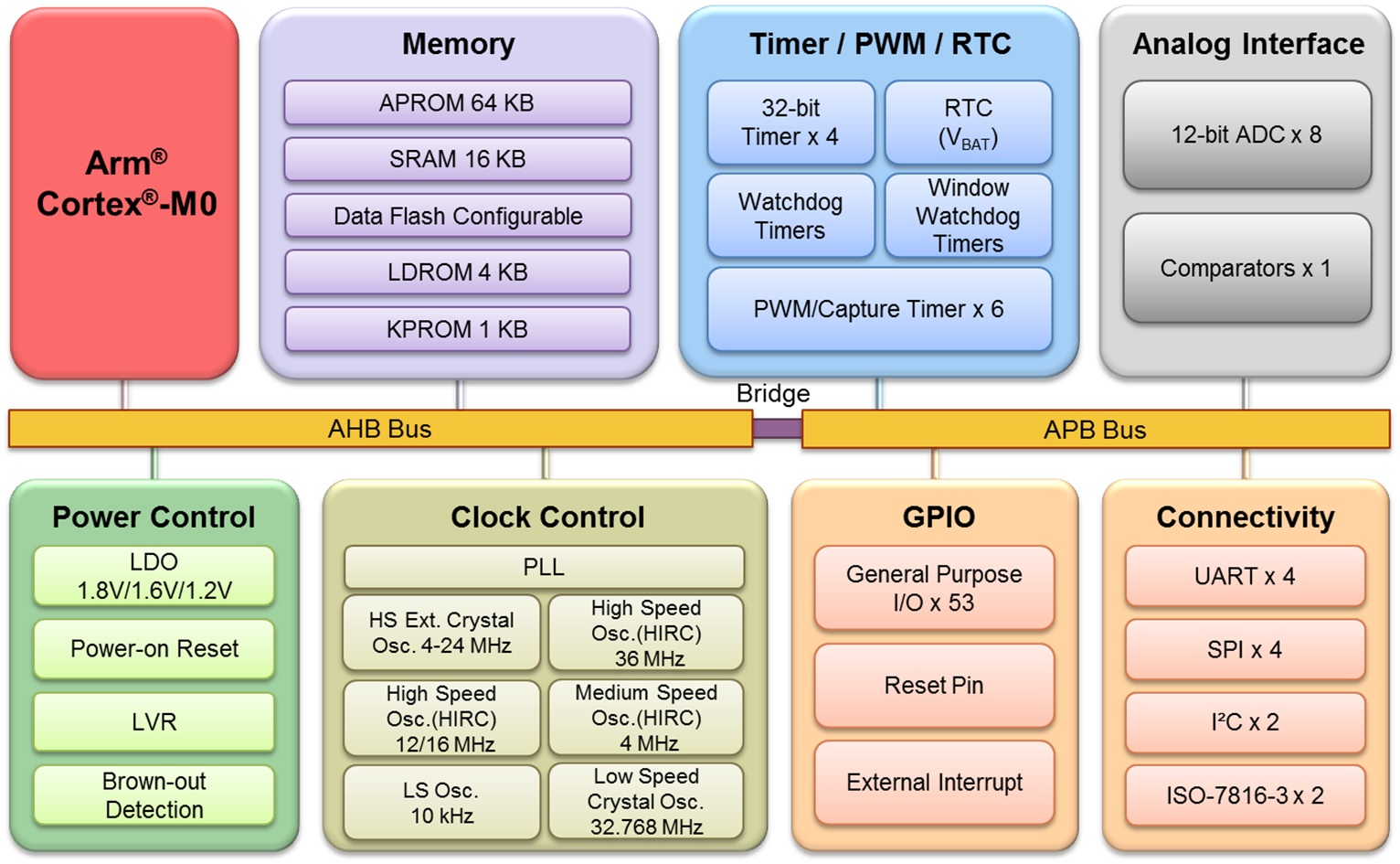

关键特性:
| • | 内核 ( Core ) | |
| - | ARM® Cortex®-M0 核心 | |
| - | 最高运行频率可达 36 MHz | |
| - | 工作电压： 2.2V 至 3.6V | |
| - | 工作温度： - 40 ℃ 至 105 ℃ | |
| • | 超低功耗 ( Ultra-Low Power Consumption ) | |
| - | 180 μA/ MHz ( 运行模式 ) | |
| - | 75 μA/ MHz ( 闲置模式 ) | |
| - | 2 μA ( 掉电模式，RTC开启，RAM资料保存 ) | |
| - | 1 μA ( 主要电源关闭，RTC单独供电下 ) | |
| - | <7 us 快速唤醒 CPU 功能 | |
| • | 内存 ( Memory ) | |
| - | 64 KB 应用程式 Flash | |
| - | 内嵌16 KB SRAM | |
| - | 可编程 Data Flash | |
| - | 支持程序更新方式：
|
|
| • | 类比数位转换器 ( ADC ) | |
| - | 提供12位解析度 | |
| - | 提供8个类比输入通道 | |
| - | 每秒取样速率可达1.8 MSPS | |
| • | 脉宽调变 ( PWM ) | |
| - | 高达6个 PWM 通道/3组互补式 PWM 输出 | |
| - | 提供剎车保护 | |
| - | 支持触发 ADC 转换功能 | |
| • | 通讯界面 ( Connectivity ) | |
| - | 2 组 SPI ( 可达 32 MHz ) | |
| - | 2 组 I²C ( 可达1 MHz ) | |
| - | 4 组 UART ( 二组可达 5 Mbps ) | |
| - | 2 组 ISO-7816-3 界面 | |
| • | 时钟控制 ( Clock Control ) | |
| - | 内部 4/12/16/36 MHz 振荡器 ( 1 % 精准度 ) | |
| - | 内部10 KHz 低速晶振 | |
| - | 外部 4 至 24 MHz 高速晶振 | |
| - | 外部 32 kHz 低速晶振 | |
