MINI55LDE
MINI55LDE 微控制器以Arm® Cortex®-M0为核心，内建 RC 震荡器，运行速度高达48 MHz 。针对控制类相关应用，内建16位高解析度 PWM ，运行速度可达到48 MHz ，可以提供互补式输出，带死区控制，并且可以触发 ADC ，特别适用于家电的开关控制并同时提供保护。内建硬体除法器，以提升演算法的执行速度。MINI55LDE 之优异特色使其特别适合用于家电、无线充电器与工业控制。
MINI55LDE 支持宽电压工作范围2.1V至 5.5V 与 - 40 ℃ 至105 ℃ 工作温度、高达17.5 KB Flash、2 KB SRAM 以及 2 KB 独立Flash 作为线上系统更新 ISP ( In-System Programming ) 使用，并提供 LQFP48 封装。除了拥有6 kV ESD ( HBM ) 与3 kV EFT高抗干扰能力以外，Mini55系列也提供丰富周边，包含计时器、 UART 、 SPI 、 I²C 、 PWM 、看门狗计时器、类比比较器、以及欠压检测。
应用领域：
家电、无线充电、工业控制、可编程逻辑控制器、I/O控制延伸板相关应用等。

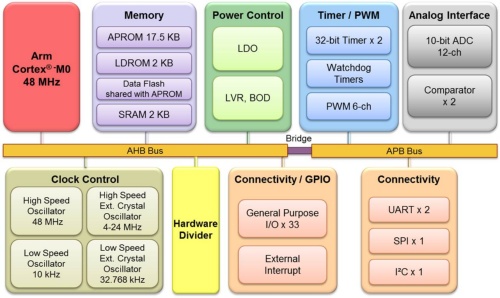

关键特性：
| • | 内核 ( Core ) | ||
| - | Arm® Cortex®-M0 核心，运行速度高达 48 MHz | ||
| - | 内嵌 32 位硬体除法器 | ||
| - | 工作电压: 2.1V 至 5.5V | ||
| - | 工作温度: - 40 ℃ 至 105 ℃ | ||
| • | 记忆体 ( Memory ) | ||
| - | 17.5 KB 应用程式 Flash | ||
| - | 2 KB ISP ROM | ||
| - | 内嵌 2 KB SRAM | ||
| - | 可编程数据储存 ( Data Flash ) | ||
| - | 支持程序更新方式：
|
||
| • | 类比数位转换器 ( ADC ) | ||
| - | 10 位 SAR ADC 与每秒转换速率为 500 kSPS | ||
| - | 高达 12 路单端类比输入通道 | ||
| • | 脉波宽度调变 ( PWM ) | ||
| - | 内建 3 组 16 位 PWM 产生器，每组可提供 2 个通道 | ||
| - | 内建 16 位 PWM 产生器，可输出 6 路 PWM 或 3 组互补配对 PWM | ||
| - | 带死区控制 | ||
| - | 支援触发 ADC 转换功能 | ||
| - | 提供剎车保护 | ||
| • | 通讯介面 ( Connectivity ) | ||
| - | 2 组 UART | ||
| - | 1 组 SPI | ||
| - | 1 组 I²C | ||
| • | 时钟控制 ( Clock Control ) | ||
| - | 内部 48 MHz 高速震荡器 | ||
| - | 内部 10 KHz 低速晶振 | ||
| - | 外部 4 至 24 MHz 高速晶振 | ||
| - | 外部 32.768 低速晶振 | ||
| • | 封装 ( Package ) | ||
| - | LQFP48 ( 7 x 7 ) | ||
