Mini51 系列

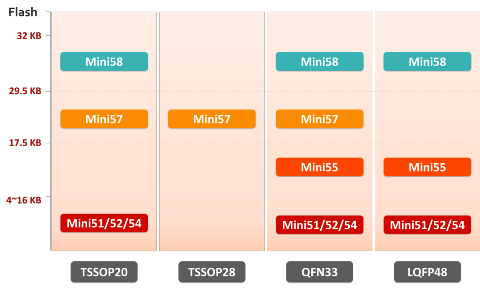

Mini51为Cortex®-M0 32 位 微控制器系列，其特点为宽电压工作范围2.1V至 5.5V 与 - 40 ℃ ~ 105 ℃ 工作温度、内建 22.1184 或 48 MHz 高精度 RC 晶振 ( ± 1 % 精确度，25 ℃ 5V ) 、并内建Data Flash、欠压检测、丰富外设、整合多种串行传输接口、高抗干扰能力 ( 最高到8 kV ESD/4 kV EFT ) 、支持在线系统更新 ( ISP ) 、在线电路更新 ( ICP ) 与在线应用程序更新 ( IAP ) ，提供封装有TSSOP20、TSSOP28、QFN33 ( 4mm*4mm与5mm*5mm ) 与LQFP48。
应用领域 :
家电、无线充电器、门禁系统/警报器、温度传感设备、直流无刷马达应用与工业控制等等。
关键特性 :
| • | 内核 ( Core ) | ||
| - | Cortex®-M0 32 位 微处理器 | ||
| - | 工作频率可达 50 MHz | ||
| - | 工作电压：2.1V to 5.5V ( 注1 ) | ||
| - | 工作温度： - 40 ℃ ~ 105 ℃ | ||
| • | 内存 ( Memory ) | ||
| - | 4~32 KB 应用程序 | ||
| - | 内嵌2~4 KB SRAM | ||
| - | 可配置的 Data Flash | ||
| - | 1.5 KB SPROM ( 注1 ) | ||
| - | 在线系统更新 ISP ( In-System Programming ) | ||
| - | 在线电路更新 ICP ( In-Circuit Programming ) | ||
| - | 在线应用程序更新 IAP ( In-Application Programming ) | ||
| • | 模拟转数字转换器 ( ADC ) | ||
| - | 10或12位分辨率 | ||
| - | 最多高达 12 路单端模拟输入通道 ( 注2 ) | ||
| - | 支持两路取样保持 ( Sample and Holds ) ( 注1 ) | ||
| - | 每秒采样率可达700 kSPS | ||
| - | 支持 8 阶PGA放大器 ( 注1 ) | ||
| - | PWM 输出可以触发A/D转换 | ||
| • | 脉波宽度调变 ( PWM ) | ||
| - | 最多6信道 PWM 输出或3信道互补式 PWM 输出 | ||
| - | PWM 时间与周期可触发A/D转换 | ||
| • | 通讯接口 ( Connectivity ) | ||
| - | 一组 SPI ( 可达24 MHz ) | ||
| - | 最多二组 I²C ( 可达 400 kHz ) | ||
| - | 最多二组 UART | ||
| - | 最多二组USCI ( 可以设置成 UART 或 SPI 或 I²C ) ( 注1 ) | ||
| • | 时钟控制 ( Clock control ) | ||
| - | 外部晶振4 to 24 MHz | ||
| - | 内置 22.1184或48 MHz 高精度 RC 晶振，常温5V下 ± 1 % 误差 | ||
备注:
注1: 仅Mini57系列提供
注2: 仅Mini55系列提供
