M030GGD1AE
新唐 NuMicro M030GGD1AE 微控制器適用於光收發模組，集成了 Arm® Cortex®-M0 內核，具有 32 位硬體乘法器/除法器。其工作頻率高達 48 MHz，並配備 64 KB Flash 和 4 KB SRAM 以及 2.7V ~ 3.6V 工作電壓，支持 5V I/O，可在 - 40 ~ 105 °C 範圍內運行
M030GGD1AE 提供大量周邊，包括 2 組 32 位元定時器、1 組 UART、1 組 SPI、2 組支援 1 MHz 從機模式 I²C、5 通道 PDMA。
M030GGD1AE 提供豐富類比周邊，包含內建溫度傳感器全溫誤差為 ± 2 °C，0 °C ~ 70 °C 為 ± 1.6 °C、內部參考電壓可輸出2.5V、11通道 12 位元 1.4 Msps 採樣率 ADC、4 組 12 位元 DAC。
由於用於光收發模組的微控制器需符合其小體積的需求，因此 M030GGD1AE 為 QFN24 腳位 (3 x 3 mm)，且全系列中不同型號相同封裝腳位相容，使系統易於設計和更換器件。

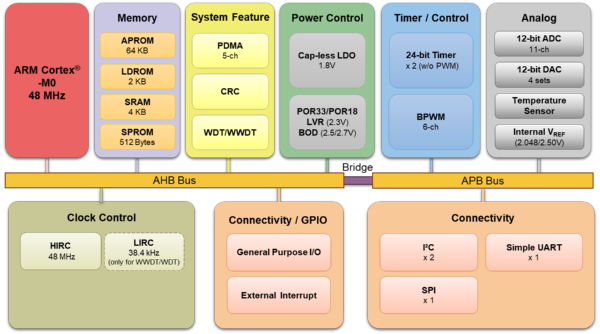

主要特性:
| • | 運作特性 | ||
| - | 工作電壓: 2.7V ~ 3.6V | ||
| - | 工作溫度: -40°C ~ 105°C | ||
| - | EFT 4.4 kV | ||
| - | ESD HBM 6 kV | ||
| • | 內核 (Core) | ||
| - | Arm® Cortex®-M0 微控制器，工作頻率可達 48 MHz | ||
| • | 記憶體 (Memory) | ||
| - | 支援 64 KB Flash | ||
| - | 支持 4 KB SRAM | ||
| - | 支援 2 KB LDROM | ||
| - | 支援 512 Bytes SRROM (Security Protection ROM) | ||
| - | 支援程式更新方式：
|
||
| • | 時鐘控制 (Clock control) | ||
| - | 內部 48 MHz 高速振盪器 (HIRC48)，全溫誤差 ± 2 % | ||
| - | 內部 38.4 kHz 高精度 RC 振盪器 (LIRC) | ||
| • | 電源管理 | ||
| - | 內建上電復位、欠壓復位和低電壓復位 | ||
| - | 正常運行：200 μA / MHz | ||
| - | 掉電：200 μA | ||
| - | 支援從掉電模式喚醒: GPIO, WDT, TIMER, UART, I²C, SPI, WWDT | ||
| • | 定時器 (Timers) | ||
| - | 2 組 32 位計時器 | ||
| - | 1 個 24 位倒數 SysTick 計時器 | ||
| - | 1 個看門狗計時器 | ||
| - | 1 個視窗看門狗計時器 | ||
| • | 直接記憶體存取 (PDMA) | ||
| - | 支援最多 5 通道可直接存取記憶體: 軟體觸發、曼徹斯特編解碼器、SPI、 UART、I²C、ADC、DAC、PWM及Timer | ||
| • | 脈波寬度調變 (BPWM) | ||
| - | 16 位 BPWM 產生器，最高可輸出 6 路 | ||
| • | 密碼加速器 (Cryptography Accelerator) | ||
| - | 支援循環冗餘校驗 (CRC) : CRC-CCITT, CRC-8, CRC-16, and CRC-32 | ||
| • | 類比 (Analog) | ||
| 支援最多 11 通道 12 位元 1.4 Msps 採樣率類比轉數位轉換器 (ADC) | |||
| 支援 4 組 12 位元數位轉類比轉換器 (DAC) | |||
| 內建溫度傳感器，全溫誤差為 ± 2 °C，0°C ~70°C 為 ± 1.6 °C | |||
| 內建兩階內部參考電壓: 2.048/2.5V | |||
| • | 通訊介面 (Communication interfaces) | ||
| - | 1 組 UART | ||
| - | 2 組高速 1 MHz I²C | ||
| - | 1 組 SPI (主機模式: 24 MHz, 從機模式: 16 MHz) | ||
| • | 提供最高 19 I/O | ||
| • | 96位元唯一識別碼 (UID) | ||
| • | 128位元唯一客戶識別碼 (UCID) | ||
| • | 封裝 (Package) | ||
| - | QFN24 (3x3) | ||
