N78E059A
NRND (Not Recommended for New Designs)
推荐替代料号 : W78E058D
2023/4/1 后本产品所有资源/ 文件/ 开发板信息将移除
EOL 日期 : 2023/4/1
N78E059A 为 6T / 12T 8051 微控制器系列，其特点为管脚兼容于传统 12T 8051。N78E059A 提供工业温度规格、宽电压工作范围 2.4V 至 5.5V、22.1184 MHz内建RC晶振 ( 1 % 精确度 ) 、内建 Data Flash、欠压检测 ( BOD ) 、高抗干扰能力 ( 8 kV ESD/4 kV EFT ) ，支持在线系统编程 ( ISP ) ，提供 LQFP48、PLCC44、PQFP44 和 DIP40 多种封装选择。
应用领域 :
门禁系统/警报器、条形码读取设备、多计算机切换器 ( KVM ) 、人机接口、电源管理及工控机等。

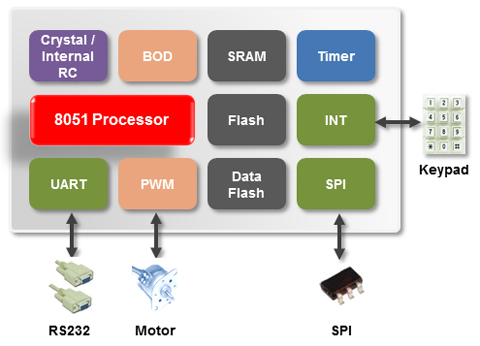

关键特性 :
| • | 内核 ( Core ) | ||
| - | 6T / 12T 8051 微处理器 | ||
| - | 工作频率可达 40 MHz | ||
| - | 工作电压: 2.4V to 5.5V | ||
| - | 工作温度: - 40 ℃ ~ 85 ℃ | ||
| • | 内存 ( memory ) | ||
| - | 32 KB 应用程序 | ||
| - | 内嵌 256 + 1 KB SRAM | ||
| - | 4 KB Data Flash | ||
| - | 支持在线系统编程 ISP ( In-System Programming ) | ||
| • | 脉宽调制器 ( PWM ) | ||
| - | 5 通道 | ||
| - | 8 位分辨率 | ||
| • | 通讯接口 ( connectivity ) | ||
| - | 一组 SPI ( 可达1.25 MHz ) | ||
| - | 一组 UART | ||
| 欠压检测 ( BOD ) | |||
| - | 2.2V / 2.7V / 3.8V / 4.5V 4 阶 | ||
| • | 时钟控制 ( clock control ) | ||
| - | 外部晶振 4 to 40 MHz | ||
| - | 常温，5V 下 ± 1 % 22.1184 MHz 内 RC 晶振 | ||
| - | 内 RC 晶振可配置 22.1184 或 11.0592 MHz | ||
