CM1003CF3AE
NuMicro® CM1003 系列为内建闪存的 1T 8051 内核微控制器，工作频率最高至 24 MHz， 内置最高 32 KB 的闪存以及 1.25KB 的內存， 4 KB 的 LDROM (引导代码区)，操作电压为 2.4V ~ 5.5V，并符合 - 40 ℃ 至 105 ℃ 的工业级操作温度。
NuMicro® CM1003 系列配备 4 组 16-bit 定时器、1 組 8 路采样通道的 12-bit ADC、6 路输出通道的 PWM（每个通道可独立设置占空比），2 组最高 1 Mbps 的高速 UART、1 组 SPI、1 组 I²C。 CM1003 系列适用于各种需要高可靠性的工控与消费应用场景。
NuMicro® CM1003 系列提供两种封装， 包含 TSSOP20 与 QFN20。
目标应用 :
- 家电
- LED 灯光控制
- 马达控制
- 工业控制

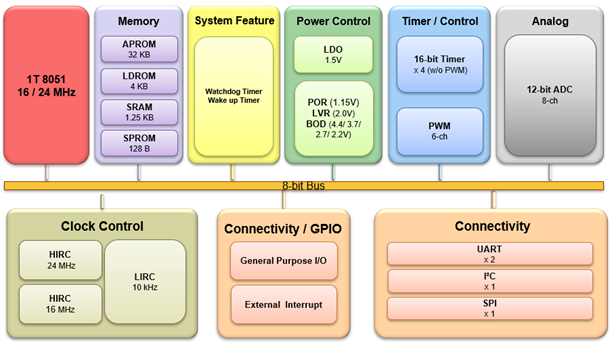

主要特征 :
| • | CPU | ||
| - | 全静态 8-bit 1T 8051 内核微控制器 | ||
| - | 指令集全兼容 MCS-51 | ||
| - | 4 级优先级中断配置 | ||
| • | 工作条件 | ||
| - | 工作电压范围 2.4V 至 5.5V | ||
| - | 工作频率最高至 24 MHz | ||
| - | 工业级工作温度 -40℃ 至 +105℃ | ||
| • | 存储器 | ||
| - | 32K byte APROM 用户程序代码区 | ||
| - | 可配置 的4K/ 3K/ 2K/ 1K/ 0K byte LDROM （引导代码区） | ||
| - | 闪存擦写次数典型值 为 100,000 次 | ||
| - | 内建 ICP/ ISP/ IAP 编程功能 | ||
| - | 256 byte 片内直接存取 RAM | ||
| - | 片内集成多达 1K byte 片内间接存取 RAM(XRAM), 通过 MOVX 指令读写 | ||
| • | 时钟源 | ||
| - | 内部高速内部振荡器可配置成 16 MHz 或 24 MHz，在 3.3V 工作电压条件下精度可达 ± 1%。全工作温度范围条件下精度可达 ± 3% | ||
| - | 10 kHz 低速内部振荡器. 出厂精度为 ± 10 % | ||
| - | 支持外部时钟输入 | ||
| • | 电源管理配置 | ||
| - | 支持两种省电模式:空闲模式与掉电模式 | ||
| - | 掉电模式典型功耗 8 μA | ||
| • | 定时器 | ||
| - | 两组 16-bit 定时器/ 计数器 0 和 1，与标准 8051 兼容 | ||
| - | 一组含 6 路输出通道脉宽调制器 (PWM)，16-bit 分辨率，每个通道可独立设置占空比，支持故障刹车 (Fault Brake) 功能 | ||
| - | 一组自唤醒功能定时器 (WKT)，用于低功耗模式下自主唤醒 | ||
| - | 一组看门狗 (WDT)，由内部 10 kHz 独立时钟作为时钟源 | ||
| • | 通讯接口 | ||
| - | 两组全双工 UART，带有帧错误检测及自动地址识别功能。UART0 的 TXD 及 RXD 脚管脚位置可软件配置 | ||
| - | 一组 SPI 总线，主从模式最高传输速率可达到 12 Mbps | ||
| - | 一组 I²C 总线，主从模式最高传输速率可达到 400 kbps | ||
| • | 模拟 | ||
| - | 一组 8 路采样通道的 12-bit ADC，最高采样率 500 ksps | ||
| • | 多达 18 个 GPIO 并支持外部中断 | ||
| - | 输出引脚支持独立的两级 slew rate control | ||
| - | 支持最高 20 mA 的灌/ 拉电流 | ||
| - | 内置可配置的上拉和下拉电阻 | ||
| • | 96 位唯一标识符 (UID) | ||
| • | 128 位唯一客户标识符 (UCID) | ||
| • | 开发工具 | ||
| - | 基于 KEILTM 与 IARTM 开发环境的片上调试 (On-chip debugging) | ||
| - | 在电路编程 (ICP编程) | ||
| - | 在系统编程 (ISP 编程) | ||
| • | 开发板 | ||
| - | NuMaker-CM1003CF2 | ||
