此风扇基于NuMicro® M251 同时控制三个风扇加上叶片上面 RGB 灯以达成各种视觉上面的效果。风扇常用于显卡或是机壳上的散热，装置在使用上功耗会随时变动，因此散热风扇须经常变换转速，本方案使风扇在不同转速时达成相同的灯效，随时控制 RGB 灯开启时间。

• 方案特色


  -	基于 PWM 控制风扇叶片上的 RGB LED
  	- 单个风扇的 RGB LED 由 3 个独立 PWM 控制
  -	侦测风扇转速同时改变 PWM 频率
  	- Timer 捕获风扇 FG (TACH) 信号，用以改变 PWM 输出频率，以维持灯效一致
  -	QSPI 模拟 PWM 讯号控制风扇转速
  	- QSPI MOSI 脚位搭配 PDMA 输出 PWM 信号，对风扇转速进行控制

• MCU 特点


  M251(32-bit Arm® Cortex®-M23)
  -	工作频率达 48 MHz
  -	支持宽工作电压: 2.5V 至 5.5V
  -	最多支持 24 路 PWM
  	(依型号不同)
  -	最多 4 组 Timer Capture
  -	支持 UART/I2C/SPI/PSIO

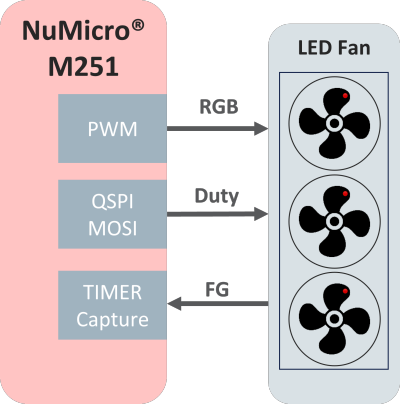

• System Block Diagram
